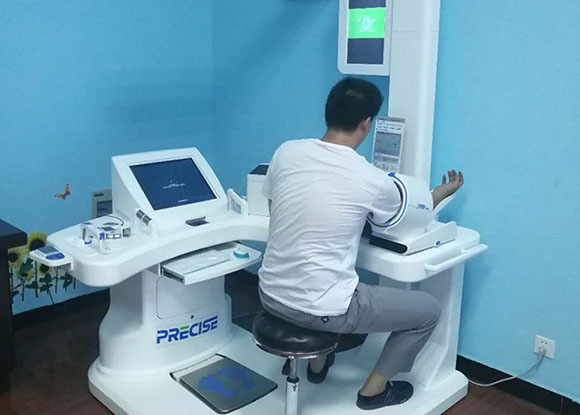

智能體檢一體機自助式的體檢功能
當代人們對健康問題越來越重視，定期體檢是必不可少的，但由于醫院或體檢中心的體檢流程分散而繁瑣，集身高、體重、血氧、血脂、血壓、心電等各項體檢功能于一體的自助式便攜式智能體檢機應運而生，且應用于各種社區健康中心、衛生服務站等場合，但現有的智能體檢機隨著功能越來越多，結構也越來越復雜，顯示屏固定方式是塑膠面殼一體化的設計，直接固定在體檢機的機體上，局限性大，不夠靈活，主板固定方式是直接通過螺絲固定在體檢機的機體上，生產組裝工藝效果極其雜亂，不便維護和售后維修管理。
技術實現要素：
針對現有技術存在的問題，本實用新型提供一種模塊化智能體檢一體機。
為實現上述目的，本實用新型的具體技術方案如下：
一種模塊化智能體檢一體機，包括上段主體、下段主體、工作臺面、模塊化顯示單元、模塊化工控單元，所述模塊化顯示單元包括鋼化玻璃、觸摸屏外框、觸摸屏限位條、觸摸屏限位條、觸摸屏、液晶屏、觸摸屏電路板承板、身份證刷卡器承板、身份證刷卡器、電容板、AD板、攝像頭承板、攝像頭、觸摸屏后封板，所述模塊化工控單元包括工控主板、工控主板盒、工控主板盒罩子，所述上段主體安裝于下段主體的桌架背部，所述工作臺面安裝于下段主體的桌架上，所述模塊化顯示單元通過螺絲固定在工作臺面上，所述模塊化工控單元通過螺絲固定在下段主體上。
優選地，所述工作臺面上還安裝有脂肪檢測手柄，心電儀，血氧、血脂儀，腰圍檢測儀，血糖、尿酸、膽固醇檢測儀，溫控手柄，以及血壓計托架，所述血壓計托架安裝于工作臺面?zhèn)冗叄⒀由爝B接于下段主體的座椅上，血壓計托架中放置血壓計。
優選地，所述上段主體上設有身高檢測儀。
優選地，所述下段主體上底部還設有若干腳輪。
采用本實用新型的技術方案，具有以下有益效果：
本實用新型把顯示屏裝配模塊化后使得體檢機顯示屏固定部分可以靈活裝配，把工控主板模塊化后使得體檢機內部線材布置簡潔，應用方式簡單，生產組裝和維修方便快捷。
附圖說明
圖1為本實用新型結構圖；
圖2為本實用新型模塊化顯示單元爆炸圖；
圖3為本實用新型模塊化工控單元爆炸圖；
圖4為本實用新型工作臺面結構圖。
具體實施方式
以下結合附圖和具體實施例，對本實用新型進一步說明。
參照圖1至圖4所示，本實用新型提供一種模塊化智能體檢一體機，其特征在于，包括上段主體1、下段主體2、工作臺面3、模塊化顯示單元4、模塊化工控單元5，所述模塊化顯示單元包括鋼化玻璃401、觸摸屏外框402、觸摸屏限位條1_403、觸摸屏限位條2_404、觸摸屏405、液晶屏406、觸摸屏電路板承板407、身份證刷卡器承板408、身份證刷卡器409、電容板410、AD板411、攝像頭承板412、攝像頭413、觸摸屏后封板414，所述模塊化工控單元包括工控主板501、工控主板盒502、工控主板盒罩子503，所述上段主體1安裝于下段主體2的桌架背部，所述工作臺面3安裝于下段主體2的桌架上，所述模塊化顯示單元4通過螺絲固定在工作臺面3上，所述模塊化工控單元5通過螺絲固定在下段主體2上。
所述工作臺面上3還安裝有脂肪檢測手柄301，心電儀302，血氧、血脂儀303，腰圍檢測儀304，血糖、尿酸、膽固醇檢測儀305，溫控手柄306，以及血壓計托架307，所述血壓計托架307安裝于工作臺面3側邊，并延伸連接于下段主體2的座椅上，血壓計托架3中放置血壓計308。
所述上段主體上1設有身高檢測儀101。
所述下段主體上2底部還設有若干腳輪。
智能體檢一體機實用新型中，將工控、及顯示部分均設計成模塊化，有利于部件的更替及安裝，當工控和/或顯示部分存在故障時，可以很便捷的更替，省卻了人工拆卸的繁瑣。另外，把工控主板模塊化后使得體檢機內部線材布置簡潔。
以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是在本實用新型的實用新型構思下，利用本實用新型說明書及附圖內容所作的等效結構變換，或直接/間接運用在其他相關的技術領域均包括在本實用新型的專利保護范圍內。
